Güneş Enerjisi Panosu, Solar Pano: Teknik Özellikler ve Kullanım Kılavuzu
Güneş Enerjisi Panosu, Solar Pano, kolektördeki sıcaklık boylerdeki sıcaklıktan fazla olduğu durumlarda kontrol mekanizmasını devreye alarak pompaya elektrik gönderir ve sistemin çalışmasını sağlar. Güneş Enerjisi Panosu, Solar Pano donanımı, kolektördeki ısı boylerdeki ısıyla aynı dereceye geldiğinde veya altına düştüğünde ise pompayı durdurur. Eğer kolektördeki su istenen sıcaklığa erişmezse, Güneş Enerjisi Panosu, Solar Pano rezistansı otomatik olarak devreye alır. Ters sirkülasyon (boylerdeki ısının kolektöre geri kaçması) bu sistemle engellendiği için maksimum verim elde edilir.
KONTROL PANOSUNUN ÇALIŞMA PRENSİBİ
Kolektördeki sıcaklık boylerdeki sıcaklıktan fazla olduğu zaman Güneş Enerjisi Panosu, Solar Pano pompaya elektrik göndererek sirkülasyonu başlatır. Isı dengelendiğinde pompanın durması yine bu pano üzerinden yönetilir. Güneş Enerjisi Panosu, Solar Pano, suyun istenen ısıda kalması için rezistans kontrolünü de başarıyla yürütür. Bu sayede boylerin gereksiz yere soğuması engellenerek enerji tasarrufu sağlanır.
KULLANIM ÖZELLİKLERİ VE MONTAJ

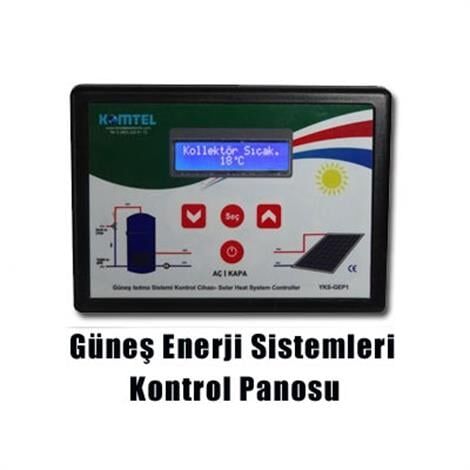

Güneş Enerjisi Panosu, Solar Pano ön yüz yazılımı tamamen Türkçe olup kolay anlaşılır bir yapıdadır. Montajı ve ayarları oldukça pratiktir. Dijital LCD göstergeye sahip olan Güneş Enerjisi Panosu, Solar Pano üzerinde 2 adet ısı sensörü (kolektör ve boyler) ve 2 adet elektrik (pompa, rezistans) çıkışı mevcuttur. İhtiyaç halinde çıkış sayısı artırılabilir. 220V AC besleme ile çalışan pano, -10 ile +40 derece arasındaki ortamlarda hatasız çalışır.
-
Güneş Enerjisi Panosu, Solar Pano ile birlikte 2 adet ısı sensörü standart olarak verilir.
-
Panoya maksimum 2 kW rezistans bağlanmalıdır; bu değer aşılmamalıdır.
-
Pano kapalıyken ekranda "Cihaz Kapalı" uyarısı görülür.
-
Yangın riski olan yerlerden uzağa monte edilmelidir.
-
Bağlantı sorunlarında Güneş Enerjisi Panosu, Solar Pano ısı ölçümü yapamaz. Sensör kablosu 50 metreden fazla uzatılmamalı ve 2x0,75 mm silikon kablo kullanılmalıdır.
PANO AYARLARI VE PARAMETRELER
Güneş Enerjisi Panosu, Solar Pano güç düğmesiyle kontrol edilir.
-

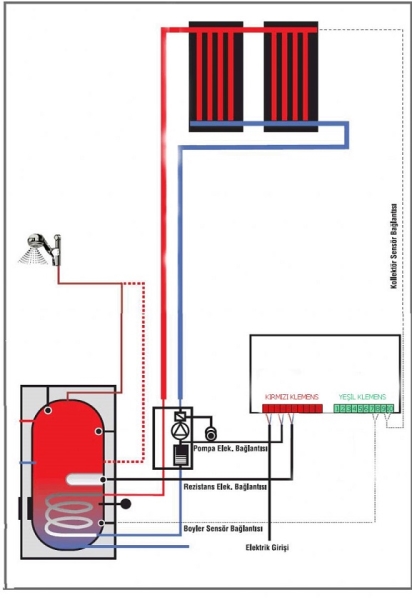

Kolektör Sıcaklığı: Ayarlanamaz, ekranda anlık izlenir. Sensör, kolektörün üst noktasındaki manifolt çıkışına yerleştirilmelidir.
-
Boyler Sıcaklığı: Anlık olarak izlenir. Sensörün boylerin alt noktasına veya soğuk su girişine takılması önerilir.
-
Maksimum Boyler Sıcaklığı: Güneş Enerjisi Panosu, Solar Pano üzerinden 10°C - 89°C arası ayarlanabilir. İşlem + ve - tuşlarıyla yapılır.
-
Açma Fark Sıcaklığı (KB ON): Pompanın devreye girmesi için gereken farktır (1°C - 25°C).
-
Kapama Fark Sıcaklığı (KB OFF): Pompanın devreden çıkacağı farktır. Örneğin 4°C’ye ayarlanmışsa, fark bu seviyeye düştüğünde pompa durur.
POMPA VE REZİSTANS YÖNETİMİ
Güneş Enerjisi Panosu, Solar Pano üzerinden pompa "Otomatik", "Sürekli Devrede" veya "Sürekli Devre Dışı" modlarına alınabilir. Normal kullanımda otomatikte olması tavsiye edilir. Rezistans ayarları ise suyun istenen sıcaklığa gelmemesi durumunda devreye girer (1°C - 47°C arası çalışma, 1°C - 90°C arası durma ayarı). Güneş Enerjisi Panosu, Solar Pano sayesinde rezistansı tamamen devre dışı bırakmak da mümkündür.
